Внимание! Начато производство сигнализаторов ЩИТ-2 нового поколения: Щит-2-20, Щит-2-21, Щит-2-22, Щит-2-23. Устаревшие газосигнализаторы заменены на новые следующим образом:
- ЩИТ-2-13 заменён на Щит-2-20;
- ЩИТ-2-14 заменён на ЩИТ-2-21;
- ЩИТ-2-15 заменён на ЩИТ-2-22;
- ЩИТ-2-16 заменён на ЩИТ-2-23.
Термохимический сигнализатор горючих газов ЩИТ-2 предназначен для контроля загазованности производственных помещений всех отраслей промышленности, где может возникнуть утечка и распространение горючих газов, паров и их смесей:
- на газораспределительных, газо- и бензозаправочных станциях;
- в лакокрасочном производстве;
- в процессе нефте- и газопереработки;
- на складах ГСМ;
- на судах и плавучих сооружениях;
- на ТЭЦ и котельных, работающих на газовом топливе.
Достоинства сигнализатора ЩИТ-2:
- контроль большого количества горючих веществ в широком диапазоне температур;
- наличие двух порогов срабатывания, информационной связи при аварийной ситуации;
- коррозионная стойкость к воздействию соляного (морского) тумана и высокая устойчивость при качке и длительных наклонах;
- возможность одновременного контроля в нескольких точках;
- повышенная вибро- и ударопрочность;
- взрывобезопасное исполнение;
- быстродействие, простота и удобство в эксплуатации;
- искробезопасность электрических цепей, обеспечивающая лёгкий и удобный монтаж, не требующий прокладки кабеля от датчика в трубах, позволяет сэкономить средства при монтаже сигнализатора;
- наличие цифрового интерфейса RS-485 (у всех новых модификаций);
- наличие хорошо различимого цифрового дисплея (у всех новых модификаций).
Модификации стационарных сигнализаторов ЩИТ-2
| Модификация | Датчик | Канальность | Число порогов срабатывания | Выход, мА |
| ЩИТ-2-13 | ДТХ-127-5 | одноканальный | 2 | |
| ЩИТ-2-14 | ДТХ-128-1 | одноканальный | 2 | |
| ЩИТ-2-15 | ДТХ-127-5 | пятиканальный | 2 | |
| ЩИТ-2-16 | ДТХ-128-1 | пятиканальный | 2 | |
| ЩИТ-2-17* | ДТХ-127-5 | пятиканальный | 2 | |
| ЩИТ-2-18* | ДТХ-128-1 | пятиканальный | 2 | |
| ЩИТ-2-20 (на замену ЩИТ-2-13) | ДТХ-127-5 | одноканальный | 2 | 4 - 20 |
| ЩИТ-2-21 (на замену ЩИТ-2-14) | ДТХ-128-1 | одноканальный | 2 | 4 - 20 |
| ЩИТ-2-22 (на замену ЩИТ-2-15) | ДТХ-127-5 | пятиканальный | 2 | 4 - 20 |
| ЩИТ-2-23 (на замену ЩИТ-2-16) | ДТХ-128-1 | пятиканальный | 2 | 4 - 20 |
| ЩИТ-2-24** | ДТХ-127-5 | пятиканальный | 2 | 4 - 20 |
| ЩИТ-2-25** | ДТХ-128-1 | пятиканальный | 2 | 4 - 20 |
Примечания:
* - исполнения предназначены для контроля воздуха в трюмах судов морского и речного флотов. ТУ внесены в Морской Регистр;
** - по отдельному заказу потребителя могут быть поставлены ЩИТ-2 с выходным унифицированным сигналом 4 - 20 мА.
|
|
|

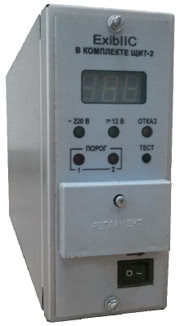

| Датчик ДТХ-128-1 (принудительный отбор пробы) | Датчик ДТХ-127-5 (конвекционно-диффузионный отбор пробы) | Блок питания и сигнализации (БПС) одноканальный |
Технические характеристики термохимического сигнализатора горючих газов и паров ЩИТ-2
| Характеристики | Значения |
| Принцип действия | термохимический |
| Диапазон измерений, % НКПР * | от 0 до 50 |
| Предел допускаемой основной абсолютной погрешности сигнализатора, % НКПР | ± 5 |
| Диапазон сигнальных концентраций в рабочих условиях, % НКПР | от 5 до 50 |
| Время срабатывания, с, не более | 10 |
| Время прогрева ЩИТ-2, мин., не более | 5 |
| Продолжительность работы в автоматическом режиме без техобслуживания, суток | 45 |
| Мощность, коммутируемая по цепям внешней сигнализации: | |
| - при напряжении переменного тока 220 В, В·А, не более | 88 |
| - при напряжении постоянного тока 30 В, В·А, не более | 100 |
| Температура контролируемой среды, °С: | |
| - для ДТХ-127 | от -45 до +50 |
| - для ДТХ-128 и БПС | от +1 до +50 |
| Параметры линии связи между датчиком ДТХ-127, ДТХ-128 и блоком БПС-127-10: | |
| - ёмкость, мкФ, не более | 0,3 |
| - индуктивность, мГн, не более | 0,25 |
| - сопротивление, Ом, не более | 8 |
| - длина, м, не более | 1000 |
| Число проводников линии связи | 4 |
| Потребляемая мощность на один канал, В·А, не более | 10 |
| Габаритные размеры сигнализатора ЩИТ-2, мм, не более: | |
| - датчик ДТХ-127 | 83×60×150 |
| - датчик ДТХ-128 | 140×185×160 |
| - блок БПС (одноканальный) | 315×80×180 |
| - блок БПС (пятиканальный) | 395×520×198 |
| Масса ЩИТ-2, кг, не более: | |
| - датчик ДТХ-127 | 0,4 |
| - датчик ДТХ-128 | 2,3 |
| - блок БПС (одноканальный) | 4,0 |
| - блок БПС (пятиканальный) | 18,0 |
| Средняя наработка на отказ, ч., не менее | 66700 |
| Полный средний срок службы, лет, не менее | 10 |
Примечание:
* - нижний концентрационный предел распространения пламени (по метану 100 % НКПР соответствует объёмной доле 5 %).
Контролируемый компонент - единичные горючие газы, пары горючих жидкостей и их совокупность. Поверочный компонент - метан. Второй порог срабатывания - регулируемый (устанавливается потребителем). По отдельному заказу потребителя могут быть поставлены монтажные каркасы для одноблочных, 2-х, 3-х, 4-х, 6-ти, 7-ми блоков БПС (одноканальных).
Электропитание сигнализаторов осуществляется от сети переменного тока напряжением (220-33) В, частотой (50+1) Гц.
Перечень веществ, контролируемых сигнализатором ЩИТ-2
| Акрилонитрил, пропенонитрил, винилцианид, нитрил пропеновой кислоты, нитрил акриловой кислоты (акрилон, вентокс, карбакрил, цианоэтилен), винил цианистый | н-Нонан |
| Акролеин, пропеналь, акрилальдегид, альдегид акриловой кислоты (аквалин) | Окись пропилена, пропилена окись, α-пропиленоксид, 1,2-эпоксипропан, метилоксиран |
| Аллиловый спирт, 2-пропен-1-ол, спирт пропениловый, видренч | Окись углерода, угарный газ, СО |
| * Амиловый спирт, 1-пентанол, бутилкарбинол | Окись этилена, этиленоксид, 1,2-эпоксиэтан |
| Ацетальдегид, этаналь, уксусный альдегид, альдегид этиловый, метальдегид, паральдегид | * Параксилол, ксилол-пара |
| Ацетилен, этин | н-Пентан |
| Ацетон, 2-пропанон, диметилкетон | Петролейный эфир (смесь лёгких углеводородов), (риголен, цимоген) |
| Ацетонитрил, метилцианид, нитрил уксусной кислоты, этанонитрил, цианометан | Пропан |
| Бензин Б-70 | Пропилен (пропен) |
| Бензин А-80 | Пропиловый спирт, пропанол-1, этилкарбинол, 1-оксипропан |
| Бензин А-76 (неэтилированный) | Растворитель Р-4 |
| Бензин экстракционный | Растворитель Р-5 |
| Бензин АИ-91 | Растворитель 646 |
| Бензин А-92 | Растворитель 647 |
| Бензин АИ-93 (неэтилированный) | Растворитель 648 |
| Бензин АИ-95 Бензин АИ-95 «Экстра» | Растворитель 649 |
| Бензин АИ-98 (неэтилированный) | Растворитель 650 |
| Бензол, пиробензол, фен, фенилгидрид, циклогексатриен | Растворитель 651 |
| 1,3-н-Бутадиен, дивинил, эритрен, винилэтилен, биэтилен, пирролилен | Растворитель РМЛ |
| н-Бутан, метилэтилметан | Растворитель РМЛ-218 |
| Бутилакрилат, бутиловый эфир пропеновой кислоты, акрилобутиловый эфир | Растворитель РМЛ-315 |
| Бутилены (смесь изомеров), бутены (псевдобутилен, симметричный диметилэтилен) | Растворитель РС-1 |
| Бутиловый спирт, 1-бутанол, пропилкарбинол | * Растворитель РС-2 |
| Водород, протий | Растворитель РФГ |
| Водяной газ (двойной и полуводяной) | * Растворитель Р-7 |
| Газы углеводородные сжиженные топливные для коммунально-бытового потребления и для автомобильного транспорта | * Растворитель ДМ-3Р, разбавитель 5107 |
| Газ пиролиза керосина | * Растворитель Р-10 |
| Газ природный топливный сжатый | Растворитель Р-60 |
| Газ каталитического крекинга | Растворитель РЭ-11 |
| Газы углеводородные сжиженные | * Разбавитель РЭ-1В |
| Попутный нефтяной газ | * Разбавитель РЭ-2В |
| н-Гексан | * Разбавитель РЭ-3В |
| н-Гептан | * Разбавитель РЭ-4В |
| * н-Декан | * Разбавитель РЭ-5В |
| Диизопропиловый эфир, изопропилоксиизопропан, изопропиловый эфир | * Разбавитель РЭ-6В |
| Дизельное топливо | * Разбавитель РЭ-7В |
| Диметилдиоксан | * Разбавитель РЭ-8В |
| Диметилвинилкарбинол, спирт изопреновый, 3-окси-3-метилбутен-1 | * Разбавитель РЭ-9В |
| Диметиловый эфир, эфир метиловый | * Разбавитель РЭ-10В |
| Диоксан, 1,3-диоксан, диоксид диэтилена, диэтилендиоксид | * Разбавитель РЭ-11В |
| Диэтиламин | Разбавитель Р-6 116 Разбавитель РДВ |
| Диэтиловый эфир, этиловый эфир, этоксиэтан, серный эфир, «этила окись» | Растворитель Р-12 |
| Изобутан, 2-метилпропан, триметилметан | * Растворитель Р-30 |
| Изобутилен, 2-метилпропен-1, изобутен | Растворитель Р-40 |
| Изобутиловый спирт, 2-метил-1-пропанол, изобутанол, изопропилкарбинол | Растворитель РКБ |
| Изооктан, 2,2,4-триметилпентан, изобутилтриметилметан, 2-метилгептан | Растворитель АРМ-3 |
| Изопентан, 2-метилбутан, диметилэтилметан | Растворитель 645 |
| Изопрен, 2-метил-1,3-бутадиен, 2-метилдивинил, гемитерпен | Скипидар, масло терпентиновое |
| Изопропиловый спирт, 2-пропанол, изопропанол, диметилкарбинол | Сольвент каменноугольный |
| Керосины (осветительный, тракторный) | Сольвент нефтяной |
| Коксовый газ (газ каменноугольный, пекококсовый) | * Стирол, фенилэтилен, винилбензол, этенилбензол, цианнамен |
| Ксилол (смесь изомеров), диметилбензол | Тетрагидрофуран, окись диэтилена, тетраметиленоксид, фуранидин, тетраметилена окись |
| Магнитный лак | Толуол, фенилметан, метилбензол нефтяной и каменноугольный |
| Метан (газ болотный, естественный, природный, рудничный, светильный) | Топливо Т-1 |
| * Метилакрилат, метиловый эфир пропеновой кислоты, метиловый эфир акриловой кислоты | Топливо ТС-1 |
| Метилаль, диметоксиметан, формаль, диметилформаль | Топливо РТ |
| Метиламин, аминометан, монометиламин | Трет-бутиловый спирт, триметилкарбинол, 2-метил-2-пропанол |
| Метилизобутилкетон, изобутилметилкетон, 4-метил-2-пентанон, изопропилацетон | Триметиламин |
| Метилизопропениловый эфир | Триэтиламин |
| Метилметакрилат, метиловый эфир метакриловой кислоты, метакриловометиловый эфир | Уайт-спирит, нефрас С4-155/200 |
| Метиловый спирт, метанол, карбинол, древесный спирт | Уксуснобутиловый эфир, бутилацетат, бутиловый эфир уксусной кислоты |
| 2-Метилфуран, α-метилфуран, сильван | Уксусная кислота, этановая кислота, метанкарбоновая кислота |
| Метилэтилкетон, этилметилкетон, 2-бутанон | Уксусновиниловый эфир, винилацетат, виниловый эфир уксусной кислоты, этенилацетат |
| Муравьинометиловый эфир, метилформиат, метиловый эфир муравьиной кислоты | Уксуснометиловый эфир, метилацетат, метиловый эфир уксусной кислоты |
| Муравьинопропиловый эфир, пропилформиат | Уксусноэтиловый эфир, этилацетат, этиловый эфир уксусной кислоты |
| Нефрас С2-80/120 | Уксуснопропиловый эфир, пропилацетат, пропиловый эфир уксусной кислоты |
| Нефрас А63/75 | Фурфурол, фуран-2-альдегид, 2-фуральдегид, фурфураль, гетерол, фураль, 2-фуранкарбонал, фурол, фурфуран, α-фурилальдегид, фурфуральдегид |
| Нефрас А65/75 | Циклогексан, гексаметилен, гексагидробензол |
| Нефть «Ромашкинская» | * Циклогексанон, анон, пимелинкетон, кетогексаметилен |
| Нефть «Мухановская девон» | * Циклогексанол, гексагидрофенол, анол, гексалин, циол |
| Нефть «Мухановская угленосная» | Этан |
| Нефть «Вагайская» | Этилбензол, фенилэтан |
| Нефть «Шаимская» | Этилен, этен |
| Нефть «Богатовская» | Этиловый спирт, этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый |
| * Этилцеллозольв, 2-этоксиэтанол, моноэтиловый эфир этиленгликоля, целлозольв. | |
Примечание: вещества, отмеченные * контролируются только датчиком ДТХ-128-1, остальные - датчиками ДТХ-127-1 и ДТХ-128-1.
Разрешительная документация и сертификаты на сигнализатор горючих газов ЩИТ-2
У сигнализатора горючих газов ЩИТ-2 имеется Свидетельство об утверждении типа средств измерений и Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу Потребителя.
