Стационарный одноканальный газоанализатор Пион-СВ (исполнение 011) серии ИГС-98 используется для непрерывного автоматического измерения концентрации пропана с выдачей светового и звукового сигналов при достижении порогового уровня концентрации газа. При срабатывании сигнализации, если существует необходимость подключения внешних силовых устройств (где недостаточно питания 24 В при токе 100 мА), то используется блок внешних силовых реле.
Применяется Пион-СВ (исп. 011) на рабочих местах внутри помещений, в промышленных зонах предприятий и иных помещениях, где необходим контроль пропана.
Краткое описание газоанализатора Пион-СВ (исполнение 011)
Конструктивно газоанализатор пропана Пион-СВ (исп. 011) является стационарным прибором, выполненным в сером корпусе из поликарбоната с прозрачной крышкой. На корпусе имеются: кабельный ввод для кабеля электропитания и выходного сигнала, излучатель звука, корпус измерительного модуля, фланцы с отверстиями для крепления.
Внутри корпуса Пион-СВ (исп. 011) установлена плата индикации и управления и основная печатная плата. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора, установленные в съёмный корпус, который крепится к корпусу газоанализатора гайкой.
Сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит данные на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА.
Газоанализатор имеет три выходных управляющих сигнала:
- Порог1
- Порог2
- Неисправность.
На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 – ALARM2, Неисправность – ALARM0. Нагрузка - не более 100 мА на каждом контакте.
Питание газоанализатора осуществляется от внешнего источника постоянного тока с номинальным напряжением питания 24 вольта. газоанализаторы имеют цифровую индикацию, токовый выход на внешнее устройство контроля (4 - 20) мА, звуковую и световую сигнализацию и три управляющих выхода оптореле. Соединение с источником питания и внешними устройствами производится через кабельный ввод и клеммную колодку, расположенную на основной печатной плате прибора..
Краткие характеристики модификаций газоанализатора Пион-СВ исполнения 011
| Наименование сенсоров | Используемые сенсоры | Диапазон измерения | Участок диапазона измерений | Пределы допускаемой основной погрешности, % | Пороги срабатывания | Время установления показаний T0,9, с, не более | ||
| приведённой | относительной | 1 | 2 | |||||
| Пион-СВ (пропан C3H8) |
RS4-CHTC-100 ТК KGS701 ТК MSHP/HR/5/V/P/F ОПТ MSHP/HHC/5/V/P/F ОПТ |
0,01 - 2 об. доля, % | 0,01 - 0,2 об. доля, % | 15 |
|
0,2 | 0,4 | 45 |
| 0,2 - 2 об. доля, % |
|
15 | ||||||
| 0,1 - 100 об. доля, % | 0,1 - 2 об. доля, % | 15 |
|
|||||
| 2 - 100 об. доля, % |
|
15 | ||||||

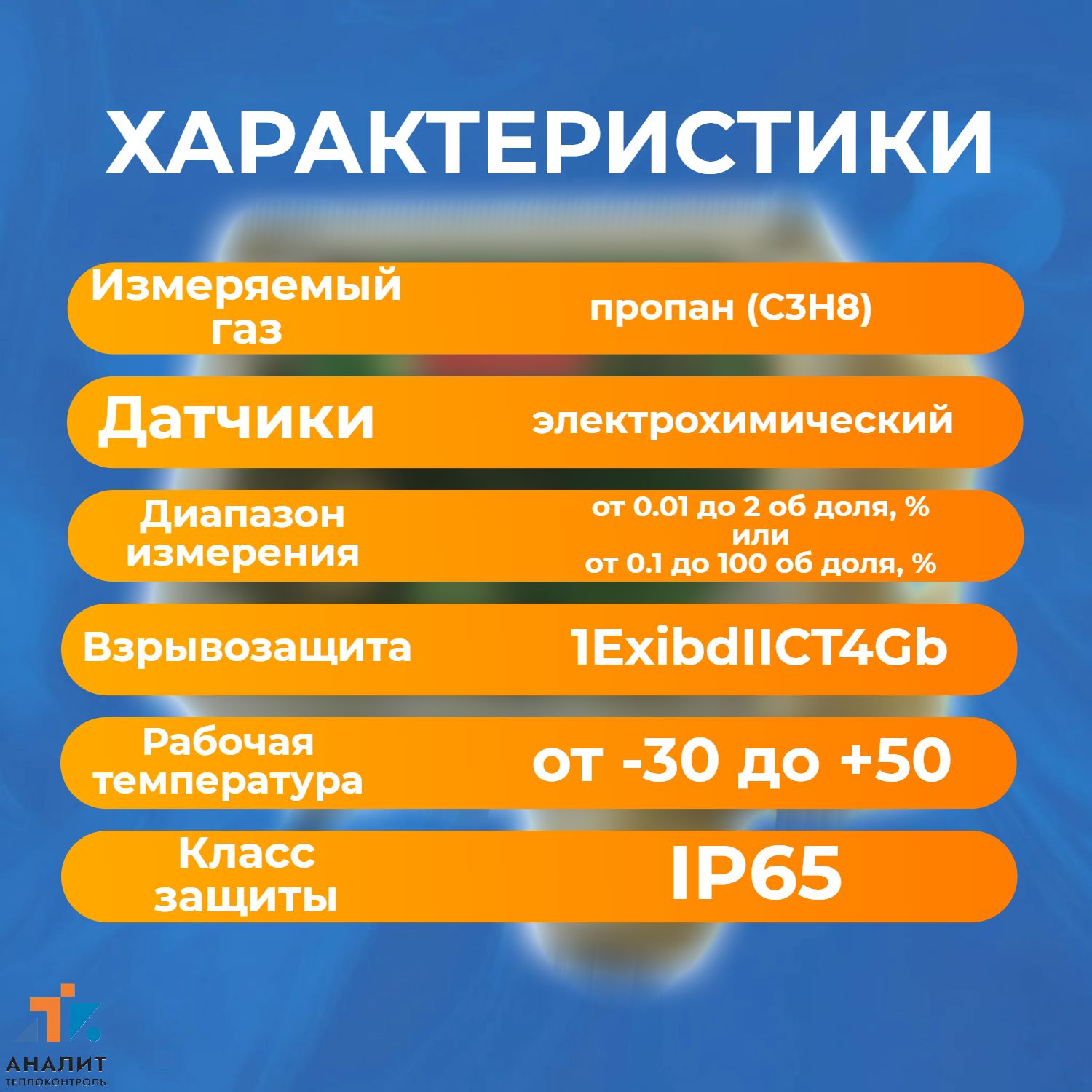

Технические характеристики стационарного одноканального газоанализатора пропана Пион-СВ (исполнение 011)
| Характеристики | Значения |
| Индикация | четырёхразрядная цифровая |
| Сигнализация | звуковая, световая |
| Время реагирования при нормальных условиях, сек, не более | 80 |
| Управляющие выходные сигналы | «Порог1», «Порог2», «Неисправность» |
| Выходной токовый сигнал, мА | 4 - 20 |
| Питание * | от внешнего источника постоянного тока |
| Номинальное напряжение питания, В | 24 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Соединение газоанализатора с источником питания и внешними устройствами | через гермоввод и клеммные колодки внутри прибора |
| Условия эксплуатации: |
|
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность без конденсации влаги, % | 0 - 95 |
| - атмосферное давление, кПа | 84 - 120 |
| Степень защиты от влаги и пыли | IP65 |
| Габаритные размеры, мм | 145×125×55 |
| Масса, кг, не более | 0,35 |
| Срок службы прибора, лет, не менее | 10 |
| Межповерочный интервал, мес. | 12 |
Примечание: * - питание газоанализатора Пион-СВ (исп. 011) от сети переменного тока напряжением 220 В возможно при использовании сетевого адаптера или блока питания, который приобретается отдельно (не входит в комплект поставки).
Рекомендации по монтажу и эксплуатации газоанализатора Пион-СВ (исполнение 011)
Газоанализатор пропана крепится к стене или другой плоской поверхности шурупами или винтами и устанавливается в произвольном положении (с учётом возможности последующего обслуживания) в местах наиболее вероятного появления контролируемого газа.
Газоанализатор соединяется с источником питания, внешними устройствами контроля и автоматики, при их наличии, с помощью кабеля любого типа сечением проводов (0,1 - 1,5) мм2, позволяющего закрепление в клеммных колодках и проход через гермоввод прибора.
Стационарный газоанализатор Пион-СВ (исполнение 011) серии ИГС-98 используется для работы в помещениях. При работе вне помещений, на открытом воздухе, необходимо обеспечить защиту от атмосферных осадков чехлами или козырьками. Газоанализатор устанавливают в контролируемом помещении и укрепляют вблизи зоны возможного газовыделения.
Высота установки газоанализатора зависит от физических свойств газов и характера работы персонала. Так как пропан тяжелее воздуха и скапливается он в нижней части помещения, то газоанализаторы Пион-СВ (исполнение 011) устанавливают на высоте не более 1,5 метра от пола.
Комплект поставки стационарного одноканального газоанализатора Пион-СВ (исполнение 011)
| Наименование | Количество, шт. |
| Газоанализатор | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
| Упаковка | 1 |
| Дополнительные принадлежности и опции (по запросу): |
|
| - поверочная насадка-адаптер НГ-101 ФГИМ.413944.002 | 1 |
| - барьер искрозащиты ФГИМ.468369.002 | 1 |
| - блок питания 24 В, 6 Вт, адаптер на розетку | 1 |
| - блок питания на DIN рейку 24 В, 15 Вт | 1 |
Разрешительная документация и сертификаты на газоанализатор пропана Пион-СВ
У стационарного газоанализатора пропана Пион-СВ (исп. 011) серии ИГС-98 имеется Свидетельство об утверждении типа средств измерений, Сертификат соответствия ГОСТ Р, Сертификат соответствия (Таможенный союз) и Сертификат о признании утверждения типа средств измерений (Республика Казахстан). Данная документация высылается дополнительно по запросу Потребителя.
Габаритные размеры газоанализатора пропана Пион-СВ (исп. 011)
